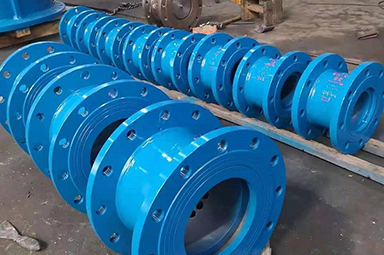

比例式減壓閥YB43X
欄目：業界資訊 發布時間：2021-09-30
比例式減壓閥,YB43X比例式減壓閥閥體內部活塞兩端截面積不同產生的壓力差,改變閥后的壓力達到減壓的目的，比例準確，工作平穩，壽命長，適用溫度高，既可減動壓，又可減靜壓，水平、垂直安裝均可。
比例式減壓閥工作原理圖比例式減壓閥YB43X
比例式減壓閥,YB43X比例式減壓閥閥體內部活塞兩端截面積不同產生的壓力差,改變閥后的壓力達到減壓的目的，比例準確，工作平穩，壽命長，適用溫度高，既可減動壓，又可減靜壓，水平、垂直安裝均可。
比例式減壓閥,YB43X比例式減壓閥,外形美觀,質量可靠,比例準確,工作平穩,既減動壓也減靜壓。
比例式減壓閥工作原理圖
  產品名稱： 比例式減壓閥   產品型號： YB43X
  驅動方式： 自動   連接形式： 法蘭,螺紋
  結構形式： 比例式   密封結構： NBR
  壓力范圍： 1.0MPa-1.6MPa   公稱通徑： DN15-200
  常用材質： 鑄鐵,鑄鋼,黃銅,不銹鋼   銘牌： 承質品牌

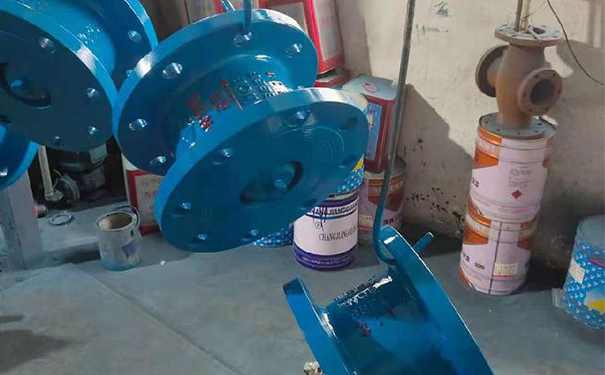

比例式減壓閥YB43X實物圖

比例式減壓閥YB43X實物圖比例式減壓閥YB43X實物圖

比例式減壓閥YB43X概述

該閥利用閥體內部活塞兩端不同載面積產生的壓力差，改變閥后的壓力，達到減壓目的。
我廠減壓閥的減壓比例是：2：1，3：1，4：1，3：2，5：2等，亦可根據用戶的要求設計特殊比例的減壓閥。

比例式減壓閥,YB43X比例式減壓閥工作原理
當在閥后管網上無用水時閥門關閉，閥前后壓力比是定值；當閥后管網啟用消火栓或噴頭噴水時，閥前壓力大于閥后壓力，推動活塞后移比例式減壓閥打開，閥后管網壓力隨流量的增加而降低（符合流量-壓力特性曲線），直至達到平衡位置，活塞停止移動。 當閥后管網停止用水時由于活塞后端壓強升高，比例式減壓閥活塞失去平衡狀態而前移，比例式減壓閥關閉。一般選擇比例式減壓閥是使設計流量在流量-壓力特性曲線的直線段上，這樣閥后壓力與閥前壓力仍呈比例關系。

比例式減壓閥YB43X比例范圍

1、比例式減壓閥2:1
2、比例式減壓閥3:1
3、比例式減壓閥4:1
4、比例式減壓閥3:2
5、比例式減壓閥5:2
備注：亦可根據用戶的要求設計特殊比例的減壓閥。

比例式減壓閥YB43X性能指標

型號 Y13X-16T Y43X-16T
連接方式 內螺紋 法蘭
適用介質 水、氣
適用溫度 ≤ 90
額定工作壓力 1.6MPa
壓力誤差 ±2.5%

比例式減壓閥YB43X主要零件材料表

零件名稱 材料
閥體 銅或不銹鋼、鑄鋼、鑄鐵
活塞 銅或不銹鋼
進口壓蓋 銅或不銹鋼
出口壓蓋 銅或不銹鋼

比例式減壓閥YB43X外型尺寸

型號 公稱壓力
PN（MPa）		 公稱通徑
DN（MM）		 L
Y43X-10 1.0 50 85
65 102
80 122
100 140
125 160
150 178
200 230
Y43X-16 1.6 50 85
65 102
80 122
100 140
125 160
150 178
200 230

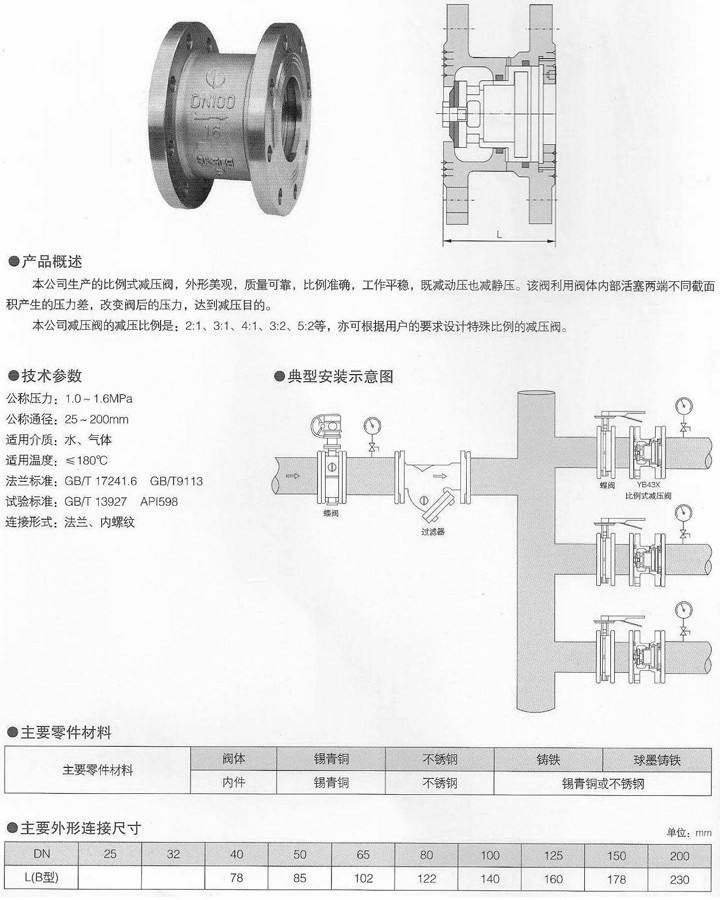

比例式減壓閥,YB43X比例式減壓閥尺寸結構圖



比例式減壓閥,YB43X比例式減壓閥尺寸結構圖
